Schiedel PERMETER 50 DN 150, 7 m – komínová souprava

Popis produktu

Souprava dílů Schiedel PERMETER 50, DN 150, označení výšky 7 m podle skladby výrobce. Izolace 50 mm, černý ocelový plášť. Včetně dvířkového dílu, sopouchu, založení, kotvení a kónické hlavice. 1 ks = jedna souprava.

Komínová souprava je sestavena z jednotlivých dílů Schiedel PERMETER 50 s vnitřním průměrem DN 150. Obsah odpovídá níže uvedenému kusovníku výrobce pro označení výšky 7 m. Nejde o doložené originální balení jedním výrobním kódem.

Provedení a rozměry

Výrobce dílů: Schiedel.
Systém: PERMETER 50.
Vnitřní průměr: 150 mm.
Tloušťka minerální izolace: 50 mm.
Vnitřní vložka: nerezová ocel.
Vnější plášť: ocelový, černé provedení.
Jednotka prodeje: 1 ks = 1 souprava uvedených dílů.

Výška a použití

Údaj 7 m je označení sestavy podle tabulky Schiedel. Není to údaj o účinné výšce. Kusovník obsahuje 6 rovných dílů délky 0,955 m; výsledná montážní výška závisí také na stavebních rozměrech dalších dílů. Účinnou výšku a vhodnost DN pro konkrétní spotřebič musí určit návrh spalinové cesty.

PERMETER používá nerezovou vložku a barevný ocelový vnější plášť. Provozní podmínky, odstupy a montáž se řídí dokumentací systému. Přechod ke spotřebiči, kotvení a prostupy je nutné posoudit podle konkrétní stavby.

Přesný obsah soupravy

SAP dílu	Díl	Počet
114312	Kónická hlavice	1 ks
111520	Přestavitelné lůžko, odstup 6–10 cm	2 ks
113649	Rovný díl 0,955 m	6 ks
112679	Přechod PPL–PM	1 ks
118125	Sopouch 0°	1 ks
118190	Dvířkový díl	1 ks
114605	Dno s odvodem kondenzátu na desce	1 ks
120976	Patní konzole C475, černá	1 pár

Prostup střechou, prostup zdí, lemování, protidešťová stříška a další projektové doplňky nejsou v tomto kusovníku. Souprava sama nenahrazuje projekt konkrétní instalace. Uvedené SAP kódy označují jednotlivé díly, nikoliv výrobní kód celé soupravy.

Podklady výrobce

Schiedel – publikovaný kusovník sestav PERMETER. Technické podklady a montážní návody jsou dostupné na stránce systému Schiedel.

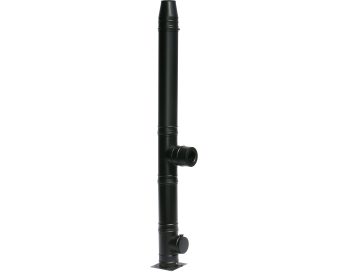

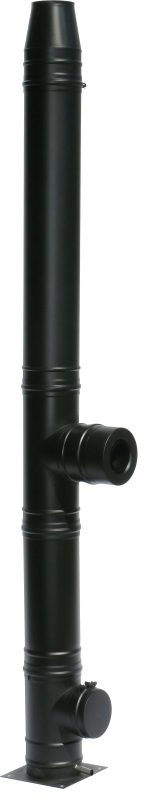

Obrázek výrobce je ilustrační zobrazení systému Schiedel PERMETER v černém provedení. Nezobrazuje přesný počet dílů, průměr ani výšku této soupravy; rozhodující je uvedený kusovník a rozměry.
