Schiedel ICS 50 – komínová souprava DN 150, jmenovitá výška 8 m

Foto - Schiedel ICS 50 – komínová souprava DN 150, jmenovitá výška 8 m

Popis produktu

Souprava dílů Schiedel ICS 50, DN 150, označení výšky 8 m podle skladby výrobce. Izolace 50 mm, nerezový plášť. Včetně dvířkového dílu, sopouchu, založení, kotvení a kónické hlavice. 1 ks = jedna souprava.

Komínová souprava je sestavena z jednotlivých dílů Schiedel ICS 50 s vnitřním průměrem DN 150. Obsah odpovídá níže uvedenému kusovníku výrobce pro označení výšky 8 m. Nejde o doložené originální balení jedním výrobním kódem.

Provedení a rozměry

  • Výrobce dílů: Schiedel.
  • Systém: ICS 50.
  • Vnitřní průměr: 150 mm.
  • Tloušťka minerální izolace: 50 mm.
  • Vnitřní vložka: nerezová ocel.
  • Vnější plášť: nerezová ocel, lesklé provedení.
  • Jednotka prodeje: 1 ks = 1 souprava uvedených dílů.

Výška a použití

Údaj 8 m je označení sestavy podle tabulky Schiedel. Není to údaj o účinné výšce. Kusovník obsahuje 7 rovných dílů délky 0,955 m; výsledná montážní výška závisí také na stavebních rozměrech dalších dílů. Účinnou výšku a vhodnost DN pro konkrétní spotřebič musí určit návrh spalinové cesty.

ICS používá nerezovou vložku i nerezový vnější plášť a umožňuje vedení uvnitř objektu i po fasádě. Provozní podmínky, odstupy a montáž se řídí dokumentací systému. Přechod ke spotřebiči, kotvení a prostupy je nutné posoudit podle konkrétní stavby.

Přesný obsah soupravy

SAP díluDílPočet
105058 Kónická hlavice 1 ks
111515 Přestavitelné lůžko, odstup 6–10 cm 2 ks
104784 Rovný díl 0,955 m 7 ks
105038 Přechod PPL–ICS 1 ks
104919 Sopouch 0°, dlouhý 1 ks
118194 Dvířkový díl 1 ks
104989 Dno s odvodem kondenzátu na desce 1 ks
101743 Patní konzole C475, lesklá 1 pár

Prostup střechou, prostup zdí, lemování, protidešťová stříška a další projektové doplňky nejsou v tomto kusovníku. Souprava sama nenahrazuje projekt konkrétní instalace. Uvedené SAP kódy označují jednotlivé díly, nikoliv výrobní kód celé soupravy.

Podklady výrobce

Schiedel – publikovaný kusovník sestav ICS. Technické podklady a montážní návody jsou dostupné na stránce systému Schiedel.

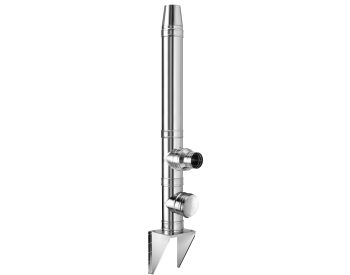

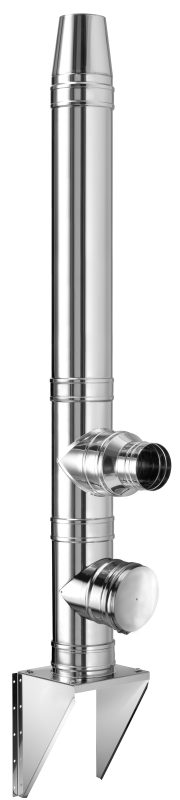

Obrázek výrobce je ilustrační zobrazení systému Schiedel ICS v lesklém nerezovém provedení. Nezobrazuje přesný počet dílů, průměr ani výšku této soupravy; rozhodující je uvedený kusovník a rozměry.

ID produktu36254
Cena s DPH: 69 349,9 Kč/ks
Cena bez DPH: 57 314,0 Kč/ks
Dostupnost: na objednávku
