Schiedel ICS 25 DN 180, 5 m – komínová souprava

Popis produktu

Souprava dílů Schiedel ICS 25, DN 180, označení výšky 5 m podle skladby výrobce. Izolace 25 mm, nerezový plášť. Včetně dvířkového dílu, sopouchu, založení, kotvení a kónické hlavice. 1 ks = jedna souprava.

Komínová souprava je sestavena z jednotlivých dílů Schiedel ICS 25 s vnitřním průměrem DN 180. Obsah odpovídá níže uvedenému kusovníku výrobce pro označení výšky 5 m. Nejde o doložené originální balení jedním výrobním kódem.

Provedení a rozměry

Výrobce dílů: Schiedel.
Systém: ICS 25.
Vnitřní průměr: 180 mm.
Tloušťka minerální izolace: 25 mm.
Vnitřní vložka: nerezová ocel.
Vnější plášť: nerezová ocel, lesklé provedení.
Jednotka prodeje: 1 ks = 1 souprava uvedených dílů.

Výška a použití

Údaj 5 m je označení sestavy podle tabulky Schiedel. Není to údaj o účinné výšce. Kusovník obsahuje 4 rovné díly délky 0,955 m; výsledná montážní výška závisí také na stavebních rozměrech dalších dílů. Účinnou výšku a vhodnost DN pro konkrétní spotřebič musí určit návrh spalinové cesty.

ICS používá nerezovou vložku i nerezový vnější plášť a umožňuje vedení uvnitř objektu i po fasádě. Provozní podmínky, odstupy a montáž se řídí dokumentací systému. Přechod ke spotřebiči, kotvení a prostupy je nutné posoudit podle konkrétní stavby.

Přesný obsah soupravy

SAP dílu	Díl	Počet
101216	Kónická hlavice	1 ks
111482	Přestavitelné lůžko, odstup 6–10 cm	1 ks
100702	Rovný díl 0,955 m	4 ks
101180	Přechod PPL–ICS	1 ks
100883	Sopouch 0°, dlouhý	1 ks
100922	Dvířkový díl	1 ks
101018	Dno s odvodem kondenzátu na desce	1 ks
101743	Patní konzole C475, lesklá	1 pár

Prostup střechou, prostup zdí, lemování, protidešťová stříška a další projektové doplňky nejsou v tomto kusovníku. Souprava sama nenahrazuje projekt konkrétní instalace. Uvedené SAP kódy označují jednotlivé díly, nikoliv výrobní kód celé soupravy.

Podklady výrobce

Schiedel – publikovaný kusovník sestav ICS. Technické podklady a montážní návody jsou dostupné na stránce systému Schiedel.

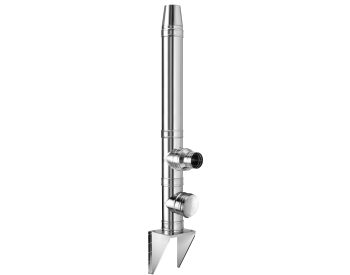

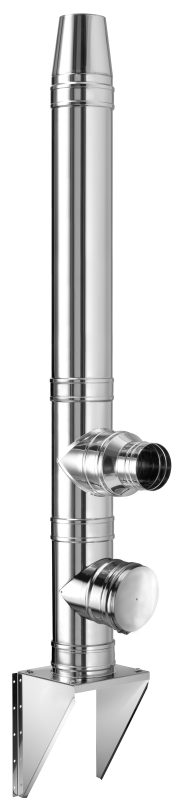

Obrázek výrobce je ilustrační zobrazení systému Schiedel ICS v lesklém nerezovém provedení. Nezobrazuje přesný počet dílů, průměr ani výšku této soupravy; rozhodující je uvedený kusovník a rozměry.
